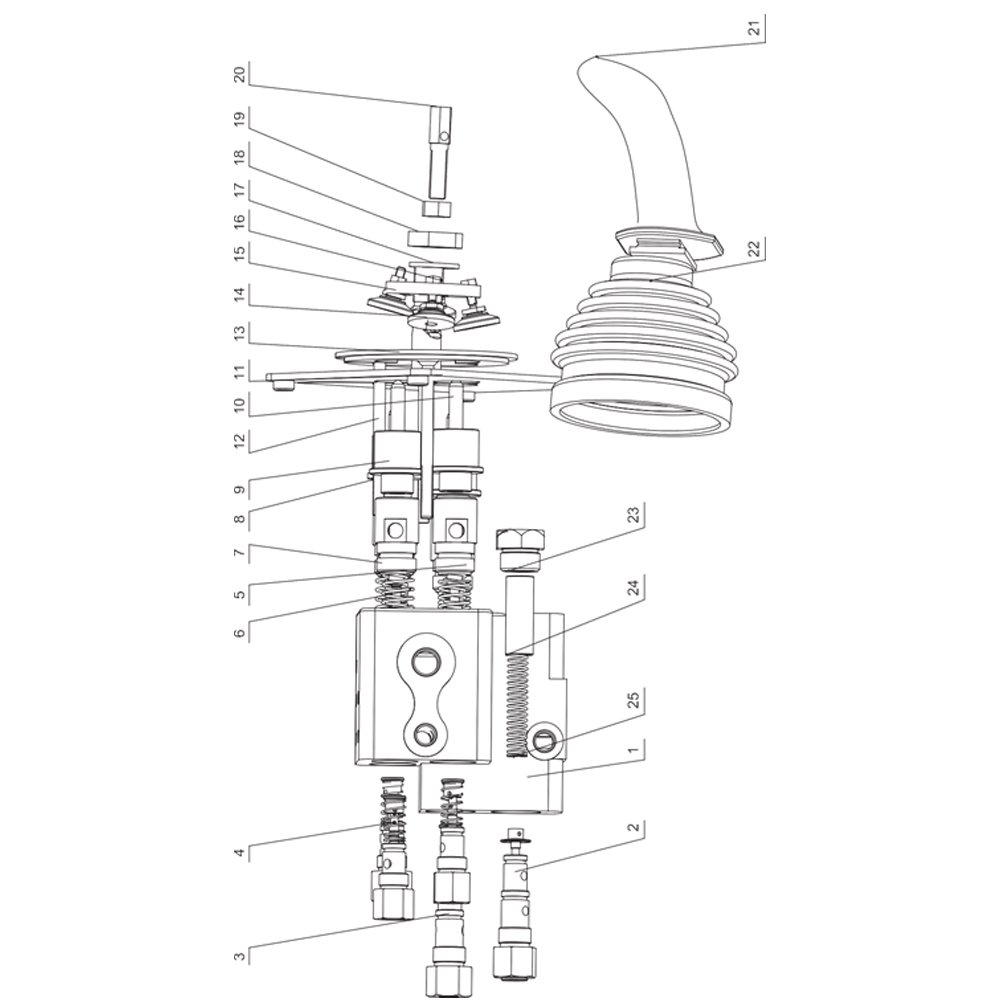

LG956F Parts, Parts & Accessories, SL50WSL50W FIG.87 SINGLE HANDLE PILOT VALVE
| NO. |
PART NO. |
PART NAME |
QTY |
| 1 |
DXS-08 |
Valve body |
1 |
| 2 |
DJS-2.05 |
Order manifolds |
1 |
| 3 |
DJS-2.04 |
Measure unit |
1 |
| 4 |
DJS-1.04 |
Measure unit |
3 |
| 5 |
DXS-10 |
Strut components |
2 |
| 6 |
DJS-1.03 |
Spring |
4 |
| 7 |
DXS-12 |
Strut components |
2 |
| 8 |
DXS-11 |
Bush ring |
1 |
| 9 |
DXS-13 |
Electromagnet |
3 |
| 10 |
DXS-05 |
Pressure sales group |
4 |
| 11 |
DXS-07 |
Mounting plate unit |
1 |
| 12 |
GB70.1 M8 |
Bolt |
4 |
| 13 |
DXS-06 |
Cover plate |
1 |
| 14 |
DXS-03 |
Pressure plate unit |
4 |
| 15 |
DXS-04 |
Mount plate |
1 |
| 16 |
GB6170 M6 |
Nut |
4 |
| 17 |
GB848 20 |
Washer |
1 |
| 18 |
GB6173 M20×1.5 |
Nut |
1 |
| 19 |
GB6170 M12 |
Nut |
1 |
| 20 |
DXS-02 |
Handle joints |
1 |
| 21 |
DXS-01 |
Handle components |
1 |
| 22 |
DXS-09a |
Rubber cover |
1 |
| 23 |
DXS-16 |
Screw plug |
1 |
| 24 |
DXS-17 |
Guide sleeve |
1 |
| 25 |
DJS-2.07a |
Spring |
1 |
