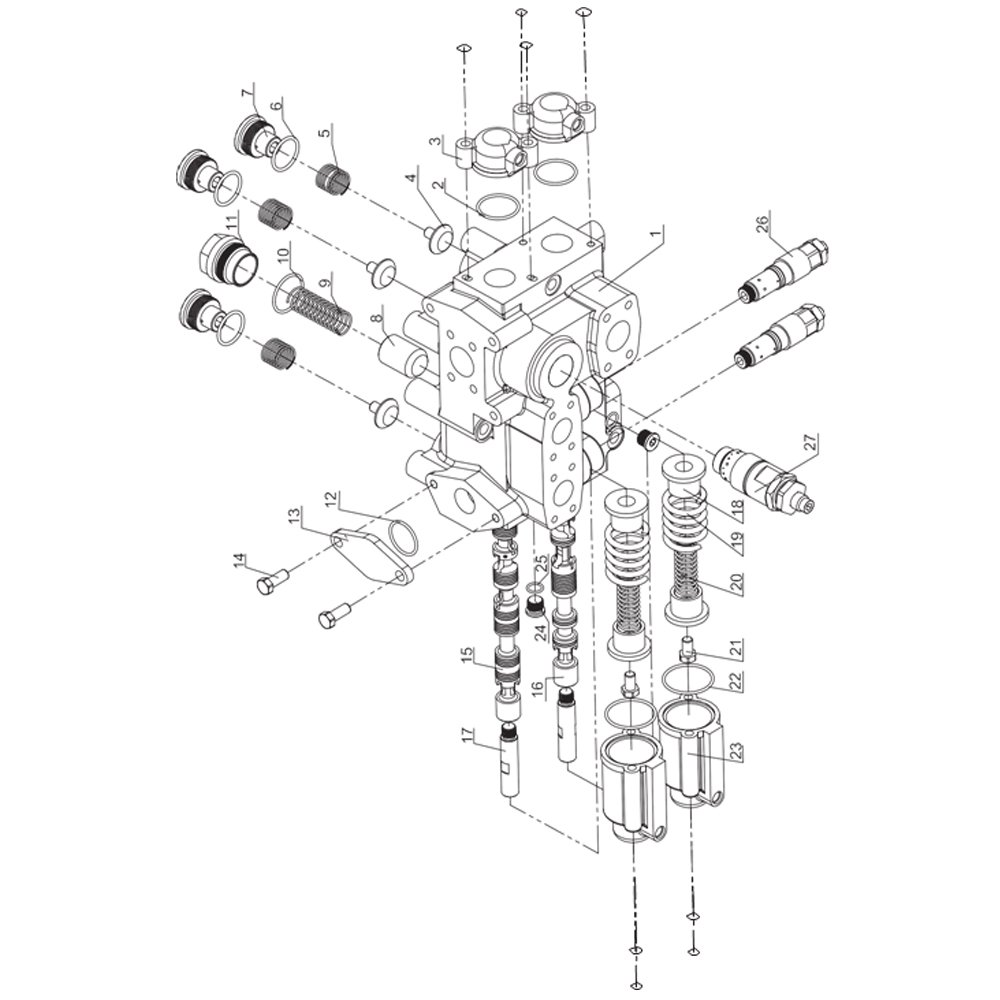

LG956F Parts, Parts & Accessories, SL50WSL50W FIG.89 FIG. HYDRAULIC CONTROL MULTIPLE UNIT VALVE
| NO. |
PART NO. |
PART NAME |
QTY |
| 1 |
D32-4 |
Valve body |
1 |
| 2 |
GB1235 50×3.1 |
O-seal ring |
2 |
| 3 |
D32-1 |
End cover |
2 |
| 4 |
D32-17 |
Check valve |
3 |
| 5 |
D32-16 |
Spring |
3 |
| 6 |
GB1235 44×3.5 |
O-seal ring |
3 |
| 7 |
D32-19 |
Valve cover |
3 |
| 8 |
D32-15 |
Slippage valve |
1 |
| 9 |
D32-14 |
Spring |
1 |
| 10 |
GB1235 50×3.1 |
O-seal ring |
1 |
| 11 |
D32-13 |
Slippage valve cover |
1 |
| 12 |
GB1235 45×3.1 |
O-seal ring |
1 |
| 13 |
D32-11 |
Cover board |
1 |
| 14 |
GB5783 M20×30 |
Bolt |
2 |
| 15 |
D32-12a |
Rotating valve rod |
1 |
| 16 |
D32-2a |
Movable arm valve rod |
1 |
| 17 |
D32-21 |
Valve rod joint |
2 |
| 18 |
D32-6 |
Spring base |
4 |
| 19 |
D32-8 |
Spring |
2 |
| 20 |
D32-7 |
Spring |
2 |
| 21 |
GB5783 M20×20 |
Bolt |
2 |
| 22 |
GB1235 60×3.1 |
O-seal ring |
2 |
| 23 |
D32-5 |
End cover |
2 |
| 24 |
D32-3 |
Plug screw |
2 |
| 25 |
GB1235 20×2.4 |
O-seal ring |
2 |
| 26 |
YF08-11-00-19 |
Overload valve |
2 |
| 27 |
D32.2a-00-17 |
Safety valve |
1 |
